4x-канальный коммутатор света (делюсь опытом)

[Валера]

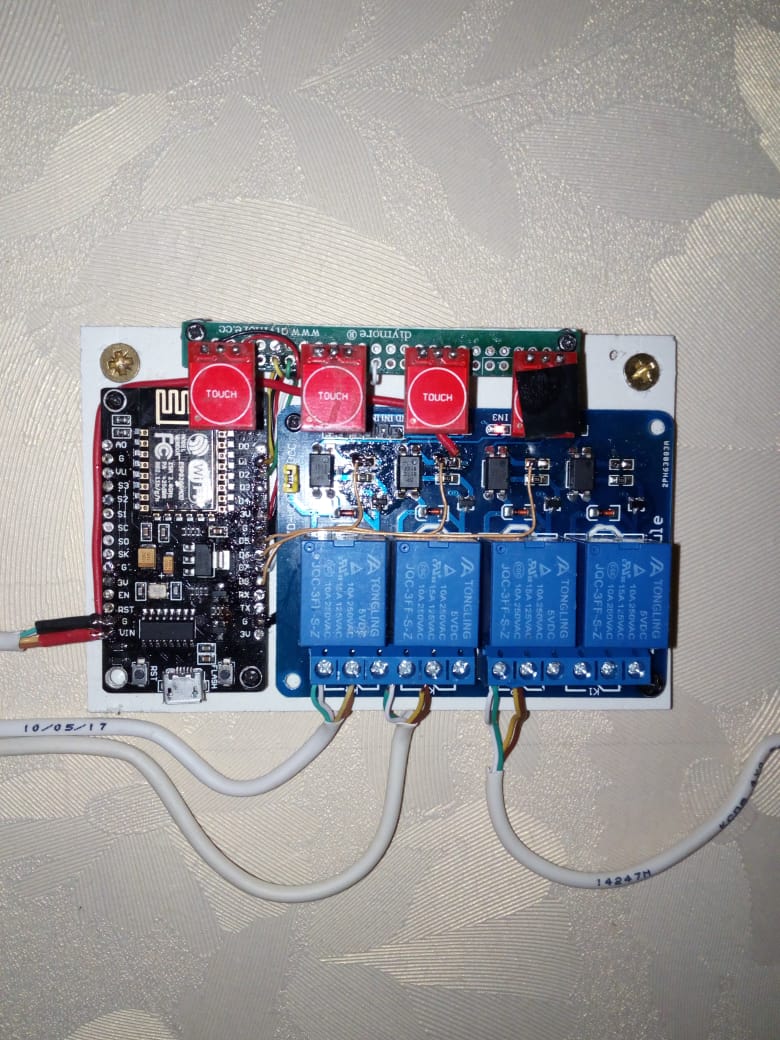

Коммутатор ламп на 4 канала на базе NodeMcu v3
Работает как с местных кнопок так и c majordomo

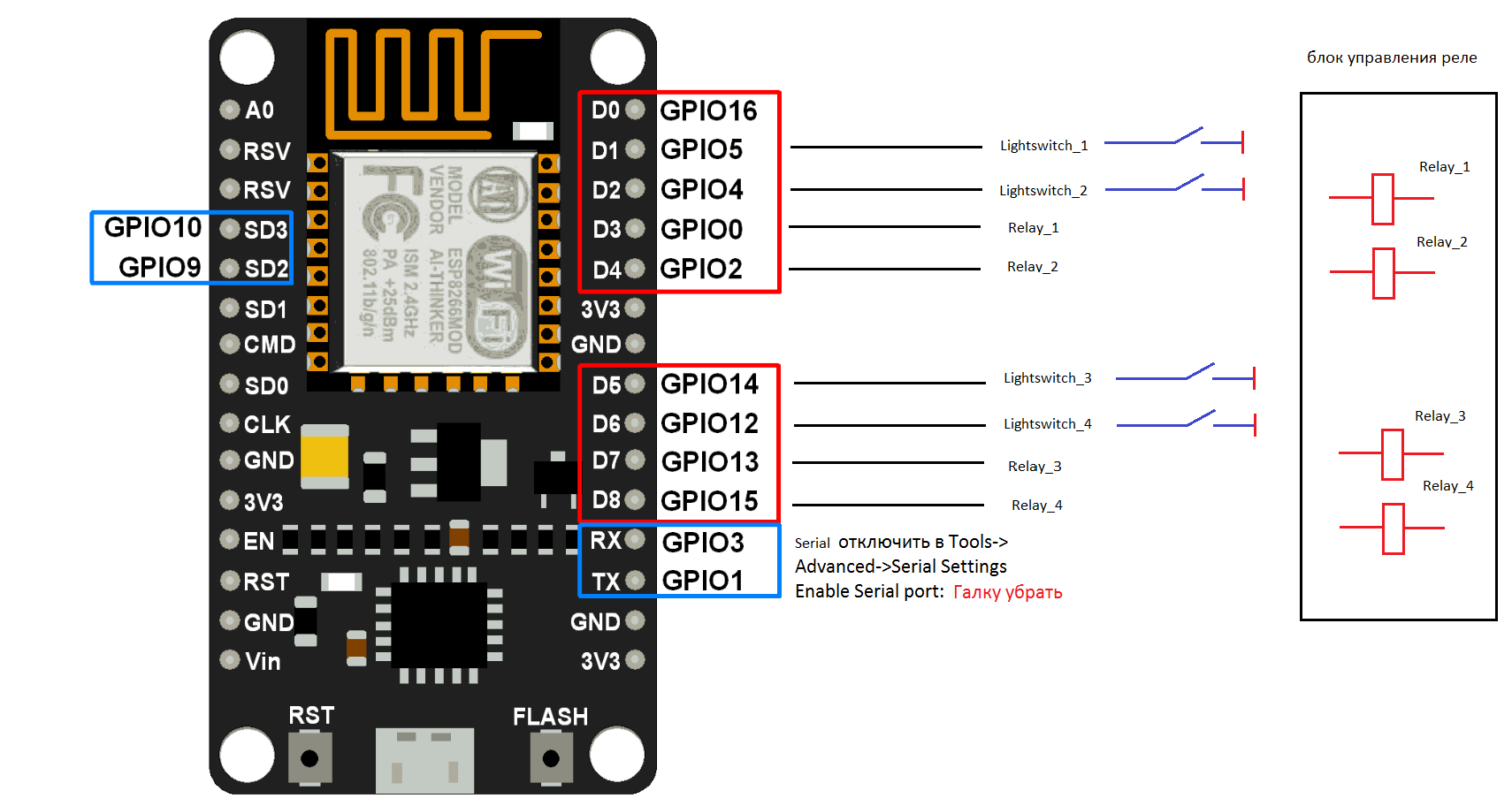

схема подключения


Прошивка ESP Easy Mega: (newdevice-мое название)самая свежая.



=======================Важно:==============================
необходимо отключить сериал вывод так:
Tools->Advanced->serial enabled->УБРАТЬ ГАЛКУ!!!

Есть небольшой косяк: при сбросе или первом включении промаргивают реле(0.2 сек)
==============================================================

Настойка
- можно сразу залить конфиг (прилагается) config_newdevice_U0_Build20104_.dat

config_newdevice_U0_Build20104_.zip

(669 байт) 159 скачиваний

//=====================================================================

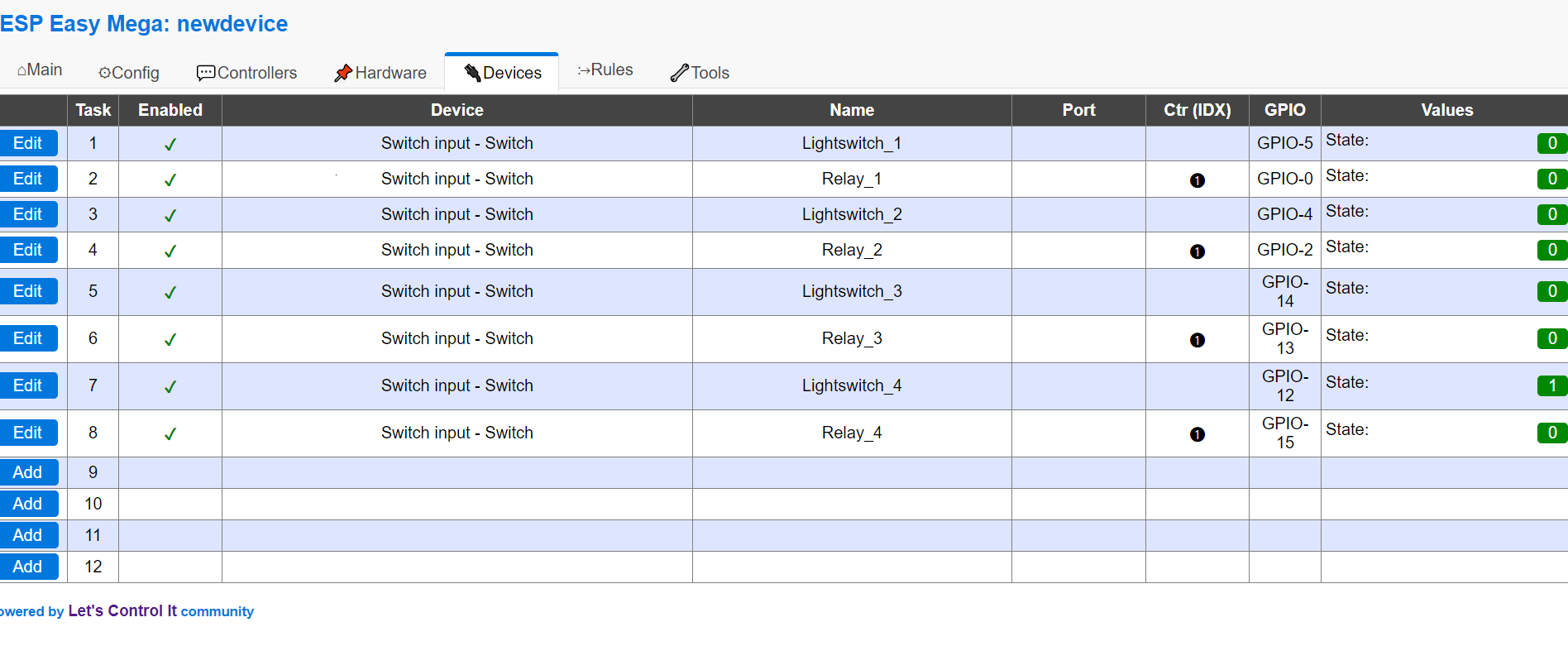

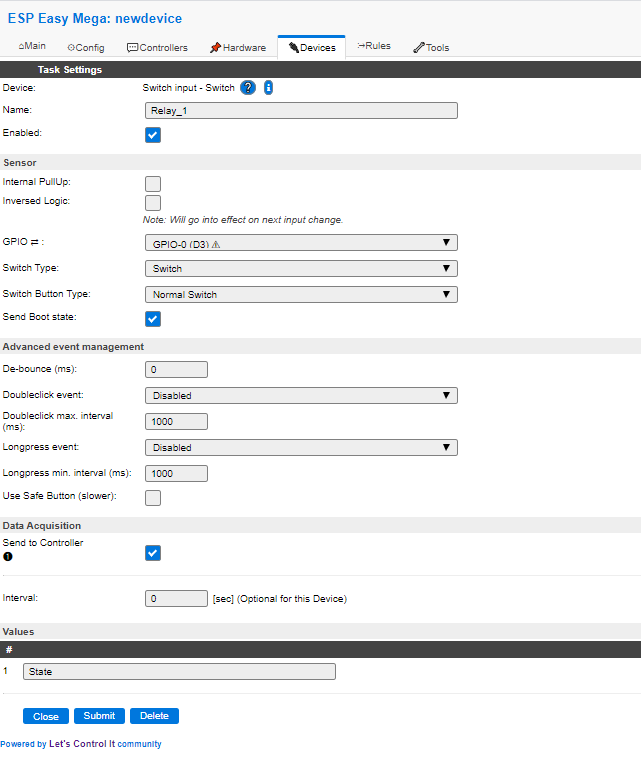

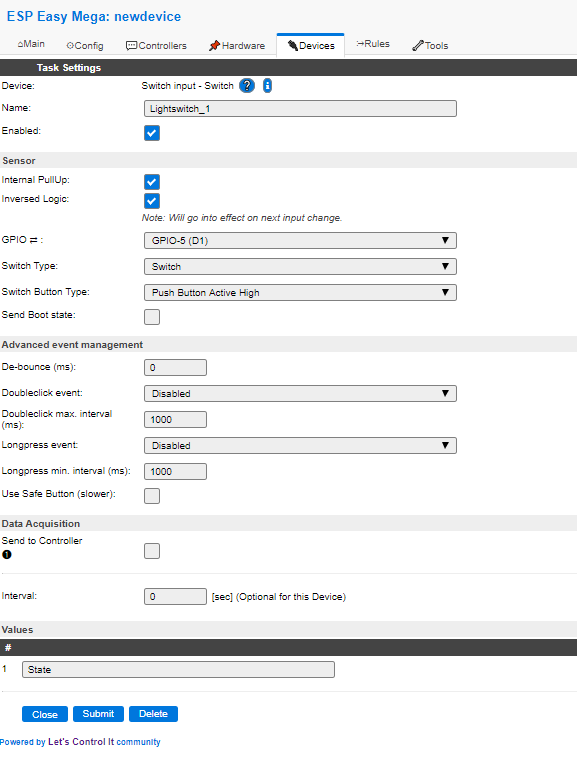

-можно настроить по картинкам (пример для одного(первого канала))




//=====================================================================

-создать правила как в тхт (rules_newdevice09_05.txt)

rules_newdevice09_05.txt

(1.46 КБ) 160 скачиваний

//=====================================================================

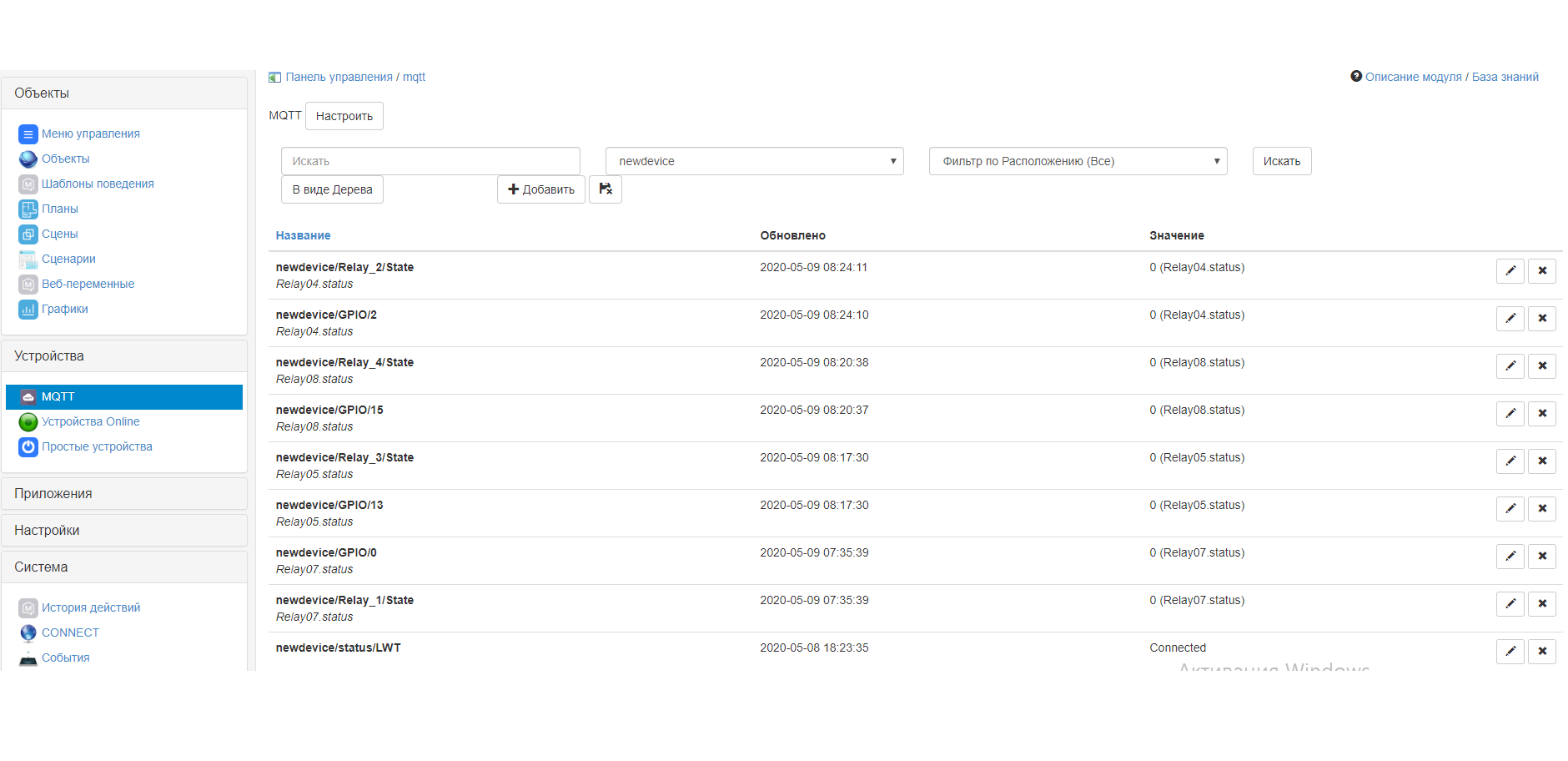

ниже картинка как настроены устройства MQTT

[Gasinskiy]

Правильнее наверное было создать тему в ветке форума "Библиотека решений".

Хочу тоже релешки и сенсоры использовать в выключателях, но не к ESP их подключать, а как-то надо решить проблему как дотянуть сигнал до GPIO самой Raspberry Pi в щитке. Если это не получится победить, то возможно пригодится это решение)

[Валера]

Правильнее наверное было создать тему в ветке форума "Библиотека решений".

Хочу тоже релЮшки и сенсоры использовать в выключателях, но не к ESP их подключать, а как-то надо решить проблему как дотянуть сигнал до GPIO самой Raspberry Pi в щитке. Если это не получится победить, то возможно пригодится это решение)

Это Вы батенька зря. с есп проще , провода тянуть .....неее а потом стены про-штробить , вдруг захочтеся..... шутка


--ветка форума "Библиотека решений". Наверно Вы правы

[Gasinskiy]

Правильнее наверное было создать тему в ветке форума "Библиотека решений".

Хочу тоже релЮшки и сенсоры использовать в выключателях, но не к ESP их подключать, а как-то надо решить проблему как дотянуть сигнал до GPIO самой Raspberry Pi в щитке. Если это не получится победить, то возможно пригодится это решение)

Это Вы батенька зря. с есп проще , провода тянуть .....неее а потом стены про-штробить , вдруг захочтеся..... шутка


--ветка форума "Библиотека решений". Наверно Вы правы

Есп все равно питание нужно. Стены уже проштроблены и провода протянуты, а вот ремонт до сих пор не закончен

[Валера]

2 Gasinskiy согласен
