Подготовка щита

[Гарыныч]

Доброе время. Помогите с подготовкой щита по контроллер.
Заменил проводку + к каждому выключателю подвел по витой паре.
Как завести в щит чтобы пока подключить к классической схеме, а в дальнейшем без больших затрат через контроллер.
Опыта пока мало, вижу пока так:
По витой все понятно.
Силовая от потребителя (свет, розетки) завести на клемники, хвостиками в автоматы потом на вводной.
или все силовые от потребителей в автоматы сразу, а ввод в автоматы хвостиками от разветвителя например.
Контроллеры ставят сразу за потребителями или лучше после автоматов.
Надеюсь понятно написал, не пинайте сильно )))

ЗЫ Планирую использовать МегаД и его модули.

[Chainik]

Обычно сначала идут автоматы, а потом порты Меги.

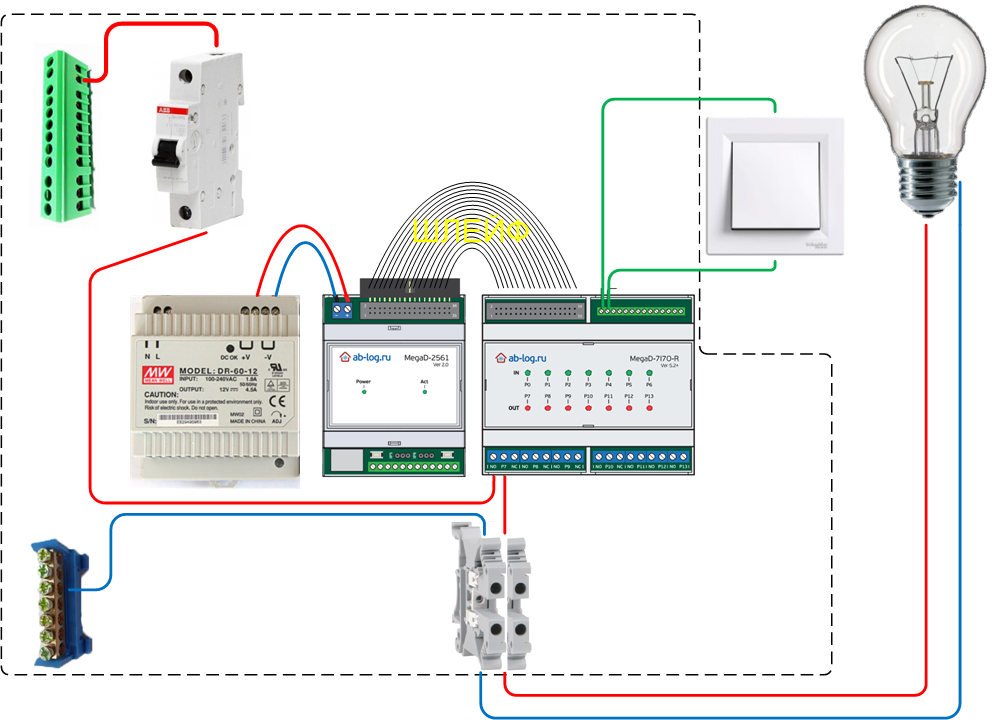

Схема для МегаД

Схема для МегаД.png (304 КБ) 1985 просмотров

Один автомат - один выход Меги - это идеал, но на мой взгляд, слишком расточительно. Можно от автомата запитать сразу несколько выходов Меги (объединив их по смыслу и по нагрузке) с помощью, к примеру, ваговских клеммников.

[Гарыныч]

В случае коротких замыканий и прочих проблем с потребителем порты Меги не выгорят?

[Chainik]

В случае коротких замыканий и прочих проблем с потребителем порты Меги не выгорят?

Мое мнение такое. Если выходы симисторные, в случае КЗ симистры перегорят со 100-% вероятностью, независимо от наличия в цепи автоматов.
Если выходы на реле, все будет зависеть от того, замкнуты или разомкнуты контакты реле при КЗ. Если замкнуты, думаю, ничего плохого не случится. Сработает автомат. Если разомкнуты и замыкание придется на линию, находящуюся под КЗ, то контакты в реле подгорят и, возможно, приварятся. Насколько сильно подгорят и создаст ли это недопустимый нагрев в последующей эксплуатации - будет зависеть от конкретного индивидуального случая. Но подгоревшее после КЗ реле все же желательно перепаять. А автоматом мы защищаем проводку, а не реле (расходник).
Расположение автоматов (до или после Меги) никакой роли играть не будет, т.к. повышенный ток пойдет сразу по всей цепи.
