Инструкция по программированию SonOff Basic

[workpage]

Далее будет инструкция по программированию Wi-Fi реле SonOff Basic.

SPOILERSPOILER_SHOW


На данный момент реализована только функция включения и выключения реле. Если кто-то хочет разобраться с датчиками - добро пожаловать в проект.
Прежде чем читать дальше, внимательно изучите эту тему: https://majordomo.smartliving.ru/forum/ ... f=4&t=4893 , поскольку дальше только информация о подключении.

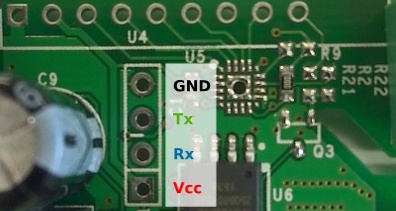

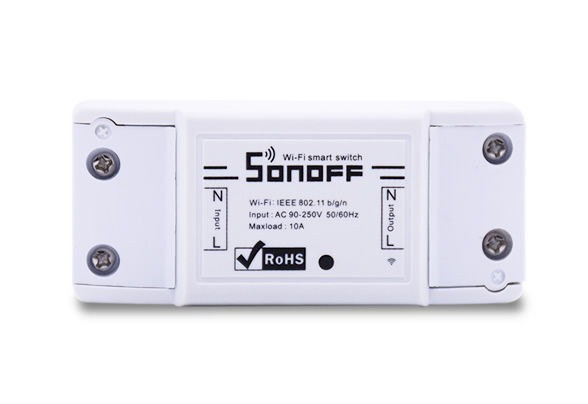

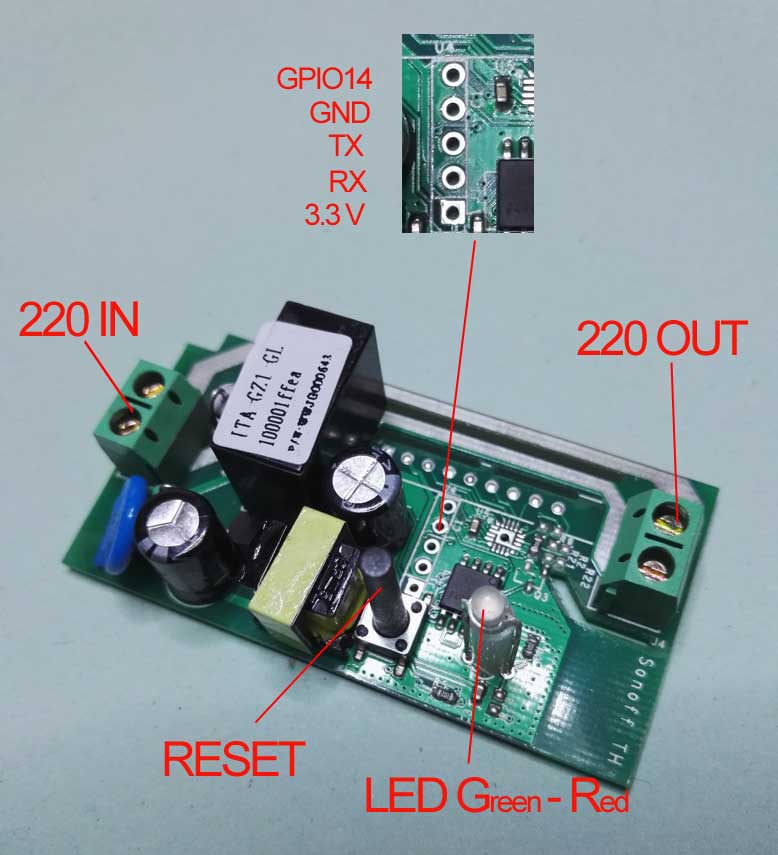

Эти реле бывают двух видов с 4 и 5 контактами. Далее фотографии обеих версий.

SPOILERSPOILER_SHOW


SPOILERSPOILER_SHOW


SPOILERSPOILER_SHOW

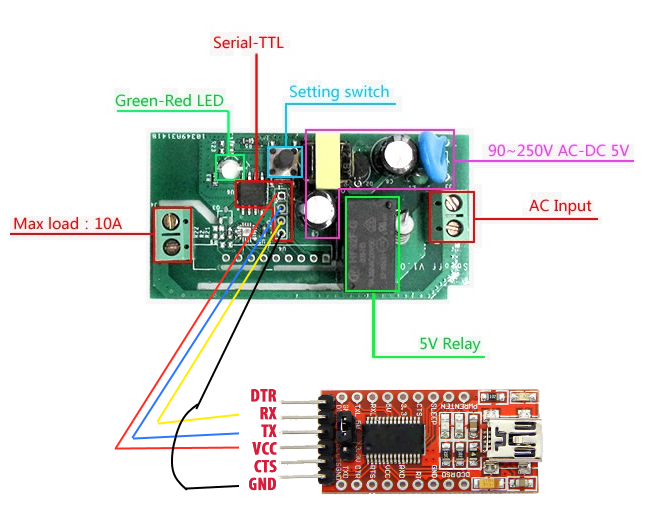

Подключаем к TTL конвертору крест-накрест. RX на TX и наоборот. Также необходимо подключить питание 3.3в и землю. Перед подключением убедитесь, что ваш конвертор работает на напряжении 3.3в, а не 5. В противном случае вы повредите МК в реле. Подключать реле к 220в не следует. МК в реле берёт питание от конвертора.
GPIO0 запаивать не надо. Для перевода чипа в режим программирования, необходимо нажать и держать кнопку реле, затем вставить конвертор в компьютер и через 5 секунд отпустить кнопку.
Вся инструкция по программной части здесь: https://majordomo.smartliving.ru/forum/ ... f=4&t=4893
Прошивка v1:

SPOILERSPOILER_SHOW

rele.zip

(1.87 КБ) 298 скачиваний

Обновлённая прошивка v2:
-Светодиод при наличии коннекта промаргивает раз в 5 секунд. Можно визуально увидеть проблему со связью или зависанием.
-Добавлена задержка повторного нажатия. (дребезг контакта)

SPOILERSPOILER_SHOW

rele2.zip

(2.09 КБ) 266 скачиваний

Обновлённая прошивка v3:
Добавлена память положения реле. В случае пропадения питания, реле восстановит своё положение, какое было до отключения.
Функция памяти по умолчанию отключена, однако ею можно управлять:
memory/ИМЯ РЕЛЕ/rele и сообщение 1 или 0, соответственно включает или отключает режим памяти положения.
Данная прошивка включает в себя все изменения, которые были в прошивке v2.
Перед заливкой этой прошивки нужно установить дополнительную библиотеку работы с флеш памятью.
Для этого в ардуино нажать: скетч -> подключить библиотеку -> управление библиотеками -> в строку поиска вбить esp_eeprom, установить библиотеку.
Данная библиотека бережно относится к флеш памяти и не долбит данные в одну ячейку, а равномерно заполняет свободные. Ресурс памяти увеличивается в сотни раз.

SPOILERSPOILER_SHOW

rele3.zip

(2.47 КБ) 285 скачиваний

В прошивке надо вбить свои настройки wifi и mqtt, а так же название реле на английском и IP адрес. Как это сделать смотрите в предыдущей теме.
При изменении состояния, реле формирует MQTT пакет вида: status/ИМЯ РЕЛЕ/rele и сообщение 1 или 0.
Для упавление реле надо послать MQTT пакет вида cmnd/ИМЯ РЕЛЕ/rele и сообщение 1 или 0.
Так же реле можно управлять нажатием на кнопку на корпусе.
ВНИМАНИЕ! Файл, который находится под этим сообщением НЕ КАЧАЕМ. Это старая версия. Качаем из под спойлера! Форум глючит.

[Amarok]

Скрины прошивки бы)

[workpage]

Скрины прошивки бы)

Процесс прошивки полностью идентичен https://majordomo.smartliving.ru/forum/ ... f=4&t=4893
Одними скринами процесс не опишешь(

[Берендей]

Столько уже прошивок есть для Base, и с датчиками влажности/температуры/движения, и прочими плюшками, что создавать новый проект, уж простите, но это так сказать очередное изобретение велосипеда.

[workpage]

Столько уже прошивок есть для Base, и с датчиками влажности/температуры/движения, и прочими плюшками, что создавать новый проект, уж простите, но это так сказать очередное изобретение велосипеда.

На этом форуме нет ни одной ). Тем более бесплатной.

[Берендей]

Вот один из лучших бесплатных вариантов (температура/влажность на разных датчиках, термостат, работа по расписанию, MQTT, датчик движения, таймер выключения, ОТА)

https://www.youtube.com/channel/UC9-NW7 ... ery=sonoff

[workpage]

Да не вопрос. Сам делай.

[directman66]

Кстати, есть проект эмуляции сервера sonoff. Если такой вариант внедрить в MD, то не потребуется перепрошивка железяк.

https://github.com/vponomarev/Sonoff-Server

Осталось добавить это в виде модуля!!! Кто возьмется?

[workpage]

Кстати, есть проект эмуляции сервера sonoff. Если такой вариант внедрить в MD, то не потребуется перепрошивка железяк.

https://github.com/vponomarev/Sonoff-Server

Осталось добавить это в виде модуля!!! Кто возьмется?

А как они родной сервер изолируют?

[dmw]

А как они родной сервер изолируют?

Там же написано, нужно на роутере сделать подмену dns на нужный ip для адреса eu-disp.coolkit.cc
