Твердотельное реле

[VladPTZ]

Собрал девайс на твердотельном реле SSR-25DA


Подключил ему в нагрузку гирлянду примерно на 100 светодиодов.
Реле управляется через мосфет IRFR1205, резистор 70к между затвором и истоком подключать пробовал.

Когда реле выключено почему-то светодиоды еле светятся и мигают.
Как исправить?

[olehs]

Слишком мощное реле для такой слабой нагрузки. У него ток утечки около 12мА, вот они и светятся.
Вам больше такое подойдет

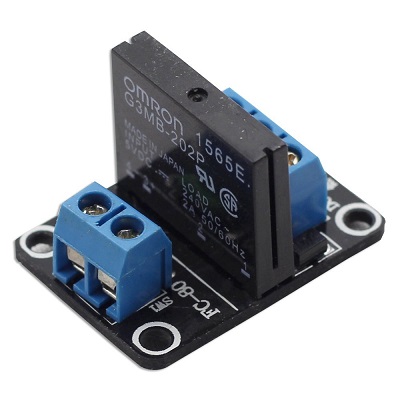

DC-5V-1-Channel-SSR-G3MB-202P-Solid-State-Relay-Module-Board-High-Level-With-Resistive.jpg (34.55 КБ) 7855 просмотров

P.S. Кстати, управлять и Вашим и этим можно напрямую с контроллера, т.к. у них внутри есть опторазвязка.

[AndrewS]

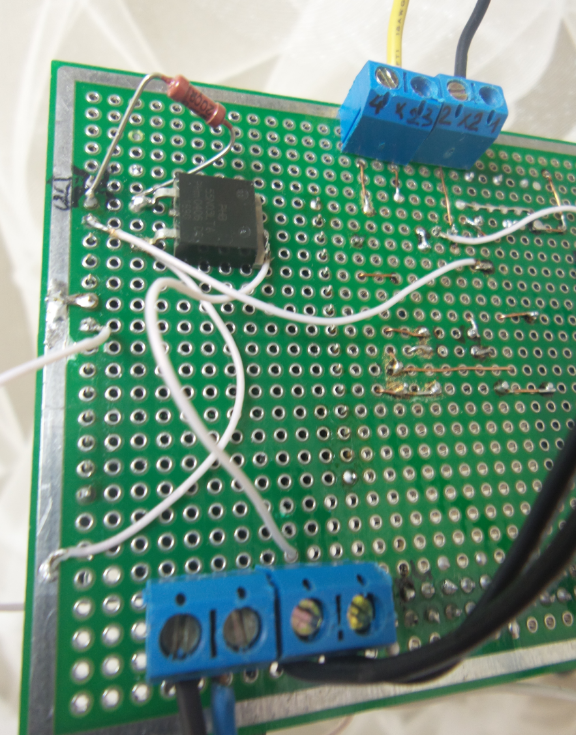

Слишком просто... Вот наш выбор.
с обратной стороны esp8266, в нагрузке 6м. ленты, 12.75В
55N03LTA сковырнул с ненужной материнской.

Screenshot (4).png (898.95 КБ) 7824 просмотра

[serghei]

Уже не однократно говорил - ну не дружат симисторы с электронными трансформаторами или драйверами. Если уж очень хочется включать LED , то попробуйте их запитать от железного транса. Вот только огород городить из выпрямителя((((... Или запитывать постоянным током и включать через МОСФЕТ ленту.

[VladPTZ]

Слишком мощное реле для такой слабой нагрузки. У него ток утечки около 12мА, вот они и светятся.
Вам больше такое подойдет

DC-5V-1-Channel-SSR-G3MB-202P-Solid-State-Relay-Module-Board-High-Level-With-Resistive.jpg

P.S. Кстати, управлять и Вашим и этим можно напрямую с контроллера, т.к. у них внутри есть опторазвязка.

Поменял на такое реле, пока свечение и мерцание гирлянды не наблюдаю
Посмотрю что будет ночью.

... Спустя несколько часов наступила тьма, гирлянда все же немного подсвечивается, еле еле, совсем не напрягает даже красиво, но утечки ведать все же есть.

[olehs]

... Спустя несколько часов наступила тьма, гирлянда все же немного подсвечивается, еле еле, совсем не напрягает даже красиво, но утечки ведать все же есть.

Есть. Около 1мА по даташиту.

[VladPTZ]

Из личного опыта может кому пригодится про платку с реле Omron DC-5V-1-Channel-SSR-G3MB-202P
Они бывают двух видов включаемые по единице и включаемые по нулю.

Мне попалась платка управляемая по нулю, там стоит PNP транзисторе.
В итоге esp питается от 3.2 вольт а плата с реле от 5 вольт, в итоге транзитор у меня до конца не закрывался, светодиод на плате с реле тускло мигал и иногда при старте срабатывал симистор и помигивал светом раз примерно в 5 секунд.
Реле с NPN транзистором у меня нет, собрал на мосфете свою схему управления реле с индикацией.

[nood1509]

Здравствуйте друзья! Подскажите пожалуйста как управлять частотой оборотов вытяжки с помощью твердотельного реле ssr-10la? В общем устройство следующее: ардуинка нано+ик приемник+ пульт+ ssr-10la=управление частотой оборотов(100%,75,50,25). Нашел схему на трех обычных реле, но через ssr-10la говорят надежнее. помогите пожалуйста советом по подключению к каким пинам и со скетчем. Заранее спасибо)
