дверьми. Навешивать дополнительные коробки на каждой дверь сразу было "отметено",
ух эти эстеты в юбках
.И так родилась идея скрытого от глаз эстетов датчика мониторинга дверей.
Есть:
Геркон, подключается к цифровому контакту D3 и GND,
предварительно втавив геркон в верхнюю крышку корпуса 2AA;
NiMH аккумулятор АА 1,2В;
mySensor нода на Atmega328P-UA, минимальная обвязка ATMega328 с посадочным
местом для NRF24L01+, плата прошивается средствами Arduino IDE - Sensebender Micro,
частота процессора 1 МГц. Скетч прост за основу был взят пример с сайта MySensors.
Особенностей каких либо нет, при заливке скетча в новый датчик не забудьте изменить ID
номер ноды, он прописан в 22 строке скетча.
Подтягивающий конденсатор SMD на 4,7 мкф припаен на сам модуль NRF24L01+.

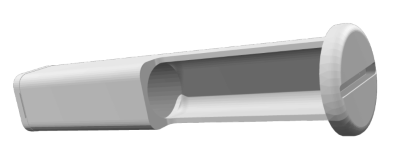

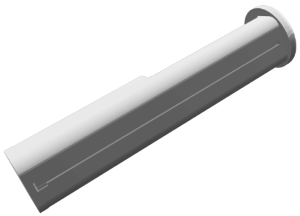

Плата вставляется в корпус 2AA (самодельный, в архиве имеет файл для 3D принтера), вместо
второй батарейки.
- Box2AA
- Box2AA.png (10.6 КБ) 4148 просмотров
- Box2AA-2
- Box2AA-2.png (9.85 КБ) 4141 просмотр
двери сверлим отверстие диаметром 18 мм (перьевое сверло) глубиной 120 мм. Затем,
зенкуем просверленное отверстие на 22 мм глубиной 4 мм. Вставляем в подготовленное
отверстие датчик. Закрываем дверь, делаем отметку на дверной коробке напротив
установленного датчика. В дверной коробке сверлим отверстие диаметром 10-12 мм и
глубиной 2 мм, в подготовленное отверстие клеем Неодимовый магнит 10 мм * 1 мм.
- Магнит
- магнит.jpg (2.32 КБ) 4143 просмотра
