Верно, каюсь, мой косяк, смутил 8080 в файле http.ino.
После там исправил на 80 и все сломал:)

Проект нигде в публичных репозитариях не выложен?

Да, разбил на 512 и 512. так же пробовал разбивать 768 + 256.
Пробовал залить скетч от 4м версии.

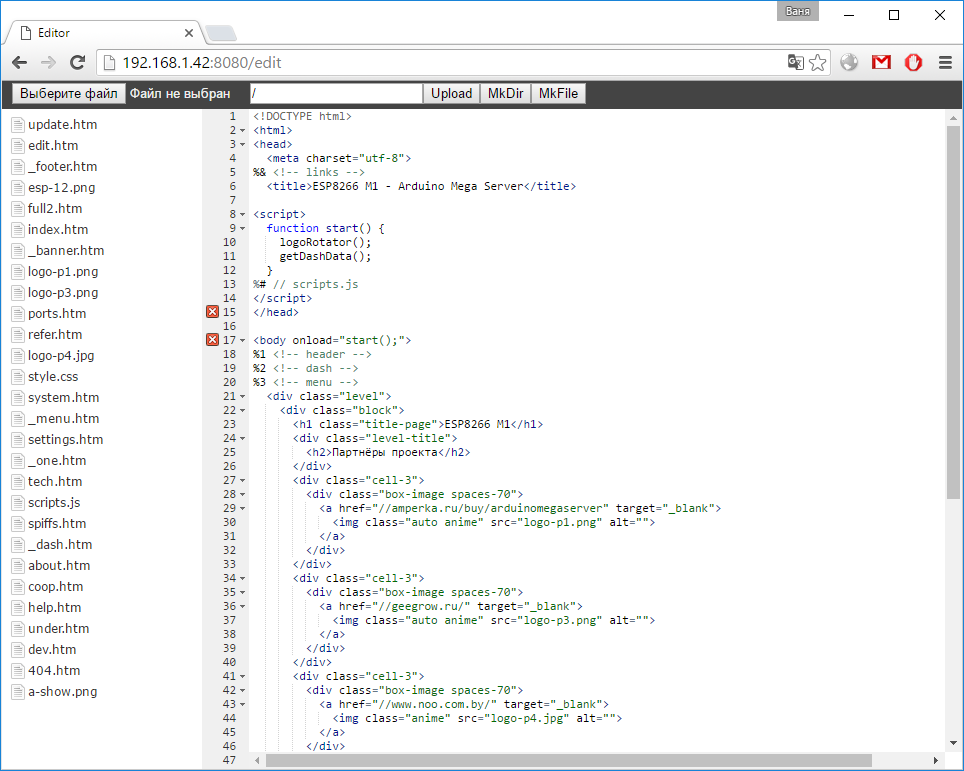

Файлы есть (на скрине эдит открыл). а вот в файлах параметры вида %1 %2 и прочее не заменяются на содержимое файлов. Пока не нашел где данные преобразованию включены в коде.

Кстати, да, может быть меньше 4-х мегабайт. Попробуйте установить версию М1 для 1-го мегабайта.
http://hi-lab.ru/arduino-mega-server/details/download
Alex, спасибо за информацию и быстрый отклик. 1Мб версию удалось прошить, при загрузке в сериал порт выкинуло следующее
AMS for ESP-01 started ...

Да, от этой инструкции и отталкивался, все остальное попытки победить "проблему".
Пункт "Перенос файлов в модуль ESP8266" - на нем и возникла проблема. Плата прошита либо скетчем, либо NodeMCU, залить SPIFFS указанным на сайте способом не удается.
Ранее было упоминание:
Секундочку...Плата MCU не ...

По MCU не понял.

Да, находил информацию что сначала надо прошить файл данных, а затем уже скетч.
Откатился на NODEMCU прошику (флэшерами прошился), но файл данных залить так и не выходит.

Про "проблемы" прошивания знаю, дергаю иногда. Но тем не менее прошить SPIFFS не выходит(

Можно подробнее ...

Скачал AMS для esp8266, скачал Арудино иде с сайта (АМС), установил esp плату в Ардуину версии 2.0.0.
АМС компилируется, загружается.

Загрузить SPIFFS никаким образом не удается, пробовал:
стороние прошивальщики
плагин с сайта АМС для заливки SPIFFS
команду заливки используемую ардиуно иде (esptool ...
